اسکوپ سنگ نما: تضمینی برای زیبایی و ایمنی نمای ساختمان شما (قیمت، خرید و انواع مدل پروانه و زد)
نمای ساختمان، به عنوان لباس ظاهری آن، نقش بسزایی در زیبایی، ارزش و حتی دوام سازه ایفا می‌کند. اما این زیبایی می‌تواند در صورت عدم اجرای صحیح و مقاوم‌سازی مناسب، به یک خطر بالقوه تبدیل شود. سقوط سنگ‌های نما، نه تنها خسارات مالی به بار می‌آورد، بلکه می‌تواند عواقب جانی نیز در پی داشته باشد. اینجاست که اهمیت "اسکوپ سنگ نما" برجسته می‌شود؛ راه حلی مهندسی برای اطمینان از پایداری و ایمنی سنگ‌های نما در برابر عوامل طبیعی مانند زلزله، باد و یخبندان.
در این مقاله جامع، شما را با دنیای اسکوپ سنگ نما آشنا می‌کنیم. از اینکه اسکوپ چیست و چرا استفاده از آن حیاتی است، تا انواع مختلف آن از جمله اسکوپ‌های پروانه‌ای و زد، نحوه نصب، ضوابط قانونی و البته، عوامل مؤثر بر قیمت آن. با مطالعه این مطلب، شما به درکی عمیق از اهمیت این قطعه کوچک اما حیاتی دست خواهید یافت و می‌توانید تصمیمات آگاهانه‌تری برای پروژه ساختمانی خود بگیرید.
اسکوپ سنگ نما چیست؟
اسکوپ سنگ نما، ابزاری فلزی است که برای محکم کردن سنگ‌های نما به بدنه اصلی ساختمان یا ملات پشت سنگ به کار می‌رود. وظیفه اصلی اسکوپ، ایجاد یک اتصال مکانیکی قوی بین سنگ و سازه است تا از جدا شدن و سقوط سنگ در اثر نیروهای مختلف (مانند انقباض و انبساط، لرزش ساختمان، وزش باد شدید یا یخ‌زدگی آب در پشت سنگ) جلوگیری کند. بدون اسکوپ، بسیاری از نماهای سنگی تنها به واسطه چسبندگی ملات به پشت سنگ و دیوار متصل هستند که در گذر زمان و با تغییرات دمایی و رطوبتی، این چسبندگی ضعیف شده و خطر سقوط سنگ بسیار افزایش می‌یابد.
چرا استفاده از اسکوپ ضروری است؟
- افزایش ایمنی: مهم‌ترین دلیل، پیشگیری از سقوط سنگ و خطرات جانی و مالی ناشی از آن است.
- پایداری نما: تضمین می‌کند که نمای ساختمان شما برای سالیان طولانی، زیبایی و استحکام خود را حفظ کند.
- انطباق با مقررات: در بسیاری از مناطق و بر اساس مقررات ملی ساختمان، استفاده از اسکوپ برای نماهای سنگی الزامی است.
- مقاومت در برابر زلزله: در مناطق لرزه‌خیز، اسکوپ نقش حیاتی در حفظ یکپارچگی نمای ساختمان دارد.
بهترین روش اسکوپ سنگ نما
انتخاب "بهترین روش" اسکوپ سنگ نما به عوامل متعددی از جمله نوع سنگ، ضخامت سنگ، نوع نما (خشک یا تر)، شرایط آب و هوایی منطقه و بودجه پروژه بستگی دارد. اما به طور کلی، بهترین روش، ترکیبی از انتخاب اسکوپ مناسب، رعایت دقیق ضوابط اجرایی، استفاده از متریال با کیفیت و نصب صحیح توسط اکیپ متخصص است.
اصول کلی بهترین روش:
- انتخاب اسکوپ مناسب: بر اساس نوع سنگ (گرانیت، تراورتن، مرمریت) و نیازهای پروژه.
- رعایت فاصله و تعداد: نصب اسکوپ با فواصل استاندارد و تعداد کافی برای هر سنگ.
- کیفیت مصالح: استفاده از اسکوپ‌های ساخته شده از فولاد ضد زنگ (گالوانیزه) یا سایر مواد مقاوم در برابر خوردگی.
- نصب صحیح: اطمینان از جایگذاری صحیح اسکوپ در شیار سنگ و اتصال محکم به دیوار.
- رعایت مقررات: پیروی از دستورالعمل‌ها و ضوابط موجود در مقررات ملی ساختمان.
انواع اسکوپ سنگ نما
اسکوپ‌ها در طرح‌ها و اشکال مختلفی تولید می‌شوند که هر کدام برای شرایط خاصی طراحی شده‌اند. شناخت این انواع به شما کمک می‌کند تا انتخاب بهتری داشته باشید.
| نوع اسکوپ |
ویژگی‌ها |
مزایا |
معایب |
| اسکوپ پروانه‌ای |
ورق فلزی خم شده به شکل پروانه، دارای دو باله |
نصب آسان و سریع، اتصال قوی به ملات، نیاز به شیار ایجاد در سنگ |
نیاز به شیار زدن در لبه سنگ، قابل مشاهده بودن در صورت عدم دقت در نصب |
| اسکوپ Z (زد) |
ورق فلزی خم شده با دو خم تیز، شبیه حرف Z |
اتصال محکم به ملات، مناسب برای سنگ‌های با ضخامت‌های مختلف |
نیاز به دقت بیشتر در نصب، گاهی نیاز به شیار بزرگتر |
| اسکوپ سیم مفتول |
مفتول فلزی که با ایجاد سوراخ و خم کردن نصب می‌شود |
ارزان‌تر، قابل استفاده با ابزارهای ساده، اتصال به ملات و دیوار |
مقاومت کمتر نسبت به انواع ورقه‌ای، احتمال زنگ‌زدگی در صورت عدم گالوانیزه بودن |
| اسکوپ شاخک‌دار |
پین یا شاخک‌های فلزی که از پشت سنگ وارد می‌شوند |
پنهان بودن از دید، عدم نیاز به شیار عمیق در لبه سنگ |
نیاز به سوراخکاری دقیق در پشت سنگ، نصب تخصصی‌تر |
| اسکوپ راد و مهره (رزوه‌ای) |
میله رزوه‌ای با مهره و واشر، برای نماهای خشک |
بسیار مقاوم و قابل تنظیم، مناسب برای نماهای با فاصله از دیوار |
گران‌تر، نصب تخصصی‌تر و زمان‌بر |

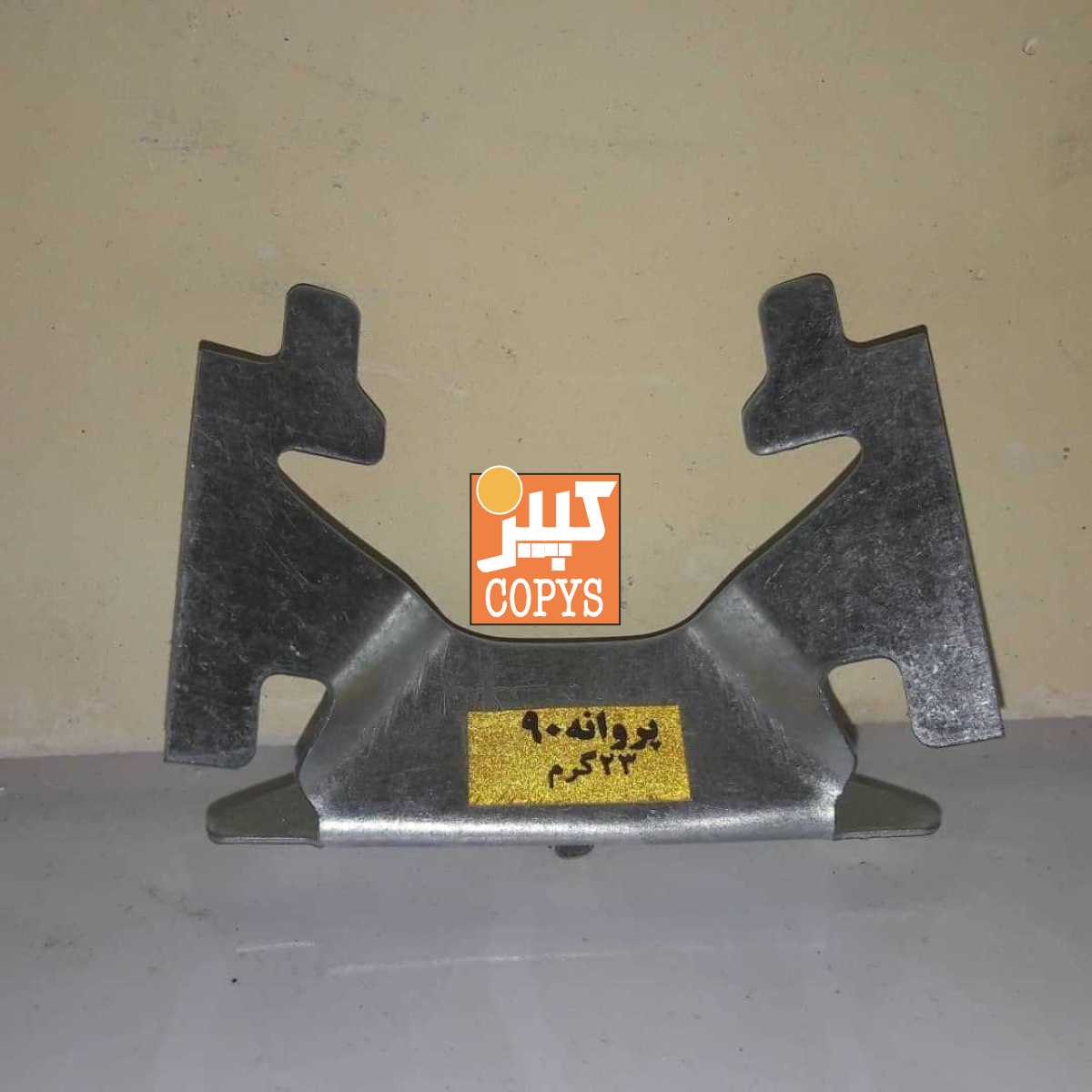

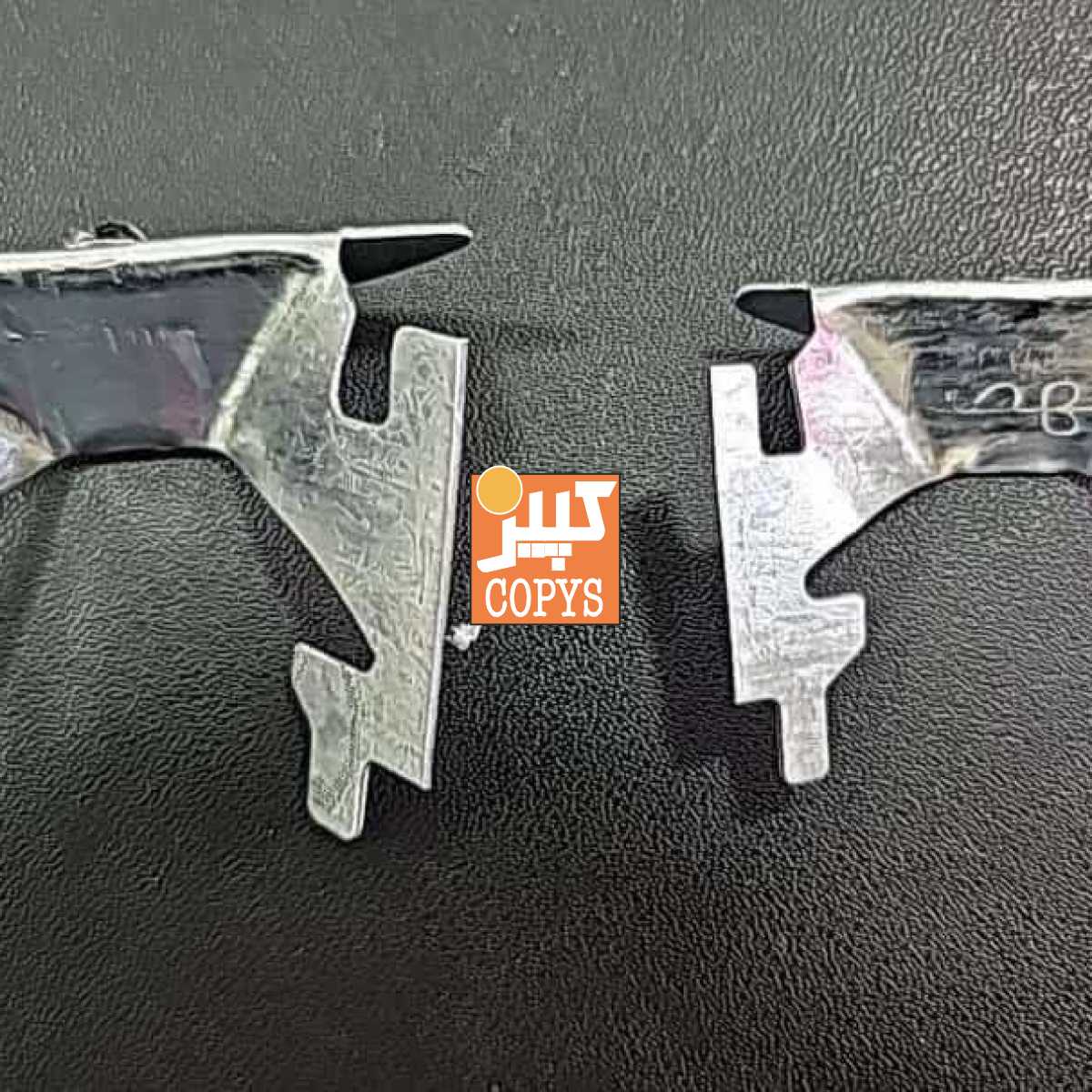

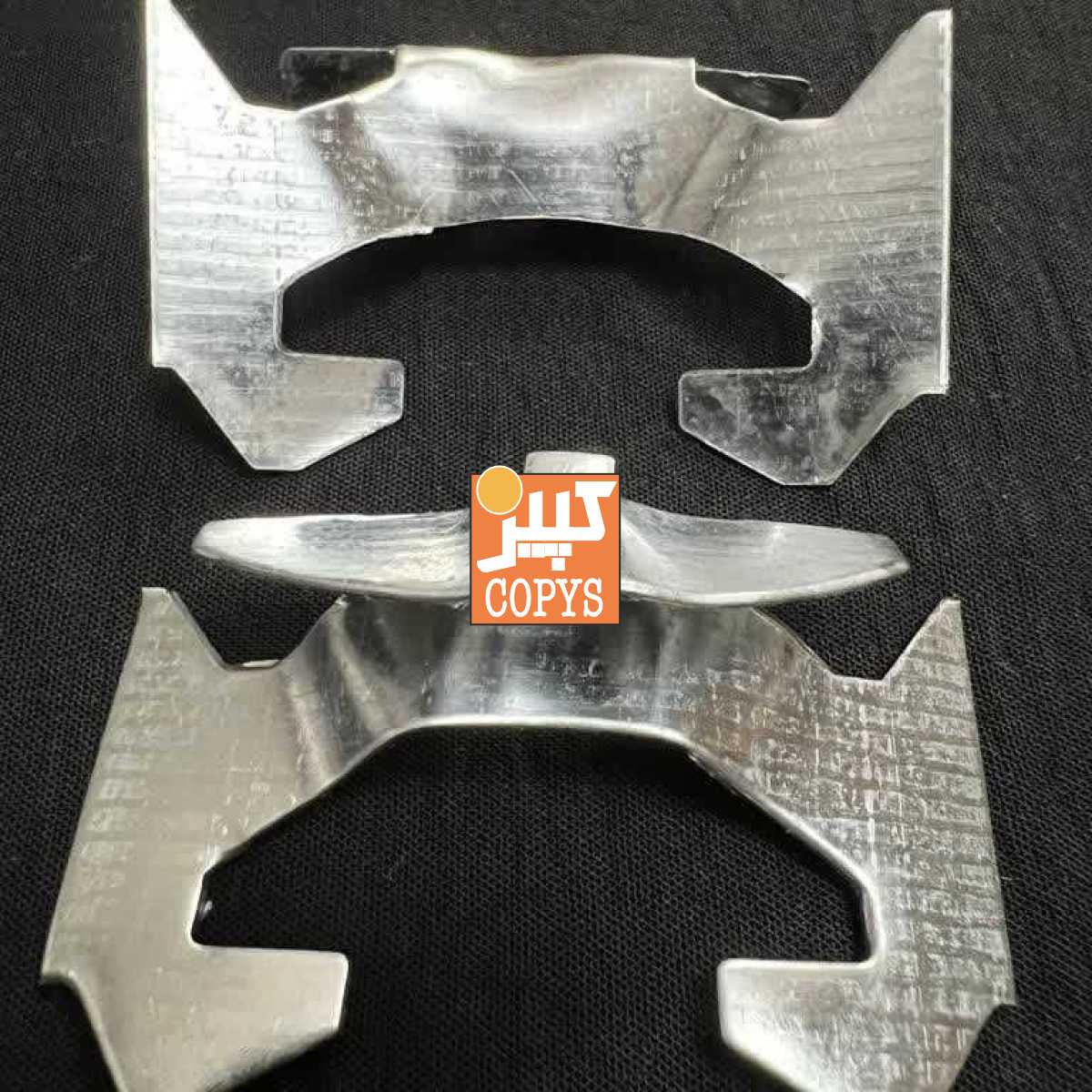

اسکوپ سنگ نما پروانه ای
اسکوپ پروانه‌ای به دلیل سادگی طراحی و کارایی بالا، یکی از پرکاربردترین انواع اسکوپ در ایران است. این اسکوپ از یک ورق فلزی (معمولاً گالوانیزه) ساخته شده که در وسط آن یک سوراخ برای اتصال به دیوار (در نماهای خشک) یا برای عبور سیم (در نماهای تر) وجود دارد و دو باله آن به سمت بیرون خم شده‌اند که شبیه بال‌های پروانه هستند.
مزایای اسکوپ پروانه‌ای:
- نصب آسان و سریع: به دلیل طراحی ساده، نصب آن نسبتاً راحت و سریع است.
- اتصال قوی: باله‌های آن به خوبی در ملات پشت سنگ جای می‌گیرند و اتصال محکمی ایجاد می‌کنند.
- قیمت مناسب‌تر: در مقایسه با برخی اسکوپ‌های تخصصی‌تر، قیمت اقتصادی‌تری دارد.
- کاهش خطر لق شدن: با درگیر شدن در ملات، جلوی بازی کردن و لق شدن سنگ را می‌گیرد.
نحوه نصب: در لبه‌های طولی یا عرضی سنگ، شیارهایی با عمق و عرض مناسب ایجاد می‌شود. سپس اسکوپ پروانه‌ای در این شیارها قرار گرفته و با پاشش ملات، باله‌های آن درگیر ملات شده و سنگ را محکم می‌کنند.
طریقه نصب اسکوپ سنگ
نصب صحیح اسکوپ سنگ برای اطمینان از ایمنی نما حیاتی است. این فرآیند باید توسط افراد ماهر و با رعایت نکات فنی انجام شود.
مراحل کلی نصب (برای نماهای تر با اسکوپ پروانه‌ای یا Z):
- برش سنگ و ایجاد شیار: ابتدا سنگ‌های نما به ابعاد مورد نظر برش داده می‌شوند. سپس با استفاده از دستگاه فرز، شیارهایی در لبه بالایی و پایینی (یا کناری) هر قطعه سنگ ایجاد می‌شود. این شیارها باید متناسب با ابعاد اسکوپ باشند.
- تمیزکاری سنگ: قبل از نصب، پشت سنگ‌ها باید کاملاً تمیز و عاری از گرد و غبار و چربی باشد تا چسبندگی ملات به حداکثر برسد.
- قرار دادن اسکوپ: اسکوپ را درون شیار ایجاد شده در سنگ قرار می‌دهید. باله‌های اسکوپ (در پروانه‌ای) یا خم‌های آن (در Z) باید به سمت بیرون و رو به دیوار باشند.
- نصب سنگ و ملات‌ریزی: سنگ‌ها به ترتیب از پایین به بالا نصب می‌شوند. پس از قرار گرفتن هر سنگ در جای خود، ملات ماسه سیمان پشت آن ریخته می‌شود. اسکوپ با قرار گرفتن در ملات، به عنوان یک آرماتور عمل کرده و اتصال مکانیکی به وجود می‌آورد.
- رعایت پوشش ملات: اطمینان حاصل کنید که اسکوپ کاملاً در ملات غوطه‌ور شده و هیچ بخشی از آن در معرض هوا نباشد تا از زنگ‌زدگی احتمالی جلوگیری شود.
نکات مهم:
- فاصله شیارها از گوشه سنگ باید حداقل 10 سانتی‌متر باشد.
- تعداد اسکوپ‌ها بستگی به ابعاد سنگ دارد؛ معمولاً برای هر سنگ متوسط، 2 تا 4 اسکوپ استفاده می‌شود.
- برای سنگ‌های بزرگتر، ممکن است نیاز به اسکوپ‌های بیشتر یا روش‌های تقویتی باشد.
قیمت اسکوپ سنگ نما
قیمت اسکوپ سنگ نما تحت تأثیر عوامل مختلفی قرار می‌گیرد. درک این عوامل به شما کمک می‌کند تا برآورد دقیق‌تری از هزینه‌های پروژه خود داشته باشید.
عوامل مؤثر بر قیمت:
- نوع اسکوپ: اسکوپ‌های پروانه‌ای و زد معمولاً قیمت مناسب‌تری نسبت به انواع تخصصی‌تر مانند راد و مهره دارند.
- جنس اسکوپ: فولاد گالوانیزه ضد زنگ گران‌تر از فولاد معمولی است، اما دوام و مقاومت بیشتری در برابر خوردگی دارد.
- ضخامت و ابعاد اسکوپ: اسکوپ‌های با ضخامت ورق بیشتر یا ابعاد بزرگتر، قیمت بالاتری دارند.
- برند و تولیدکننده: برندهای معتبر با سابقه خوب، ممکن است قیمت‌های بالاتری داشته باشند اما کیفیت تضمین شده‌ای ارائه می‌دهند.
- میزان خرید: خرید عمده معمولاً با تخفیف‌های بیشتری همراه است.
- نوسانات بازار: قیمت فلزات و مواد اولیه می‌تواند بر قیمت نهایی اسکوپ تأثیر بگذارد.
جدول تخمینی قیمت اسکوپ سنگ نما (فروردین 1403 - قیمت‌ها به ریال و تقریبی هستند)
| نوع اسکوپ |
جنس |
ضخامت (میلی‌متر) |
محدوده قیمت واحد (ریال) |
توضیحات |
| پروانه‌ای |
گالوانیزه |
0.4 - 0.6 |
18,000 - 35,000 |
پرکاربرد و اقتصادی |
| Z (زد) |
گالوانیزه |
0.4 - 0.6 |
20,000 - 40,000 |
مناسب برای ضخامت‌های مختلف سنگ |
| سیم مفتول |
گالوانیزه |
2 - 3 |
10,000 - 25,000 |
ارزان‌ترین گزینه، مقاومت کمتر |
| شاخک‌دار |
گالوانیزه |
- |
30,000 - 55,000 |
نصب پنهان، نیاز به سوراخکاری پشت سنگ |
توجه: این قیمت‌ها صرفاً تخمینی بوده و ممکن است بسته به زمان، محل خرید و تولیدکننده متفاوت باشند. برای اطلاع از قیمت دقیق، توصیه می‌شود با فروشندگان معتبر تماس بگیرید.
ضوابط اسکوپ سنگ نما و اسکوپ سنگ در مقررات ملی ساختمان
رعایت ضوابط و مقررات ملی ساختمان در اجرای نمای سنگی، نه تنها از نظر قانونی الزامی است، بلکه تضمین‌کننده ایمنی و دوام سازه شما خواهد بود. سقوط سنگ از نما در سال‌های اخیر مشکلات زیادی را به وجود آورده است و به همین دلیل، سازمان نظام مهندسی و سایر نهادهای مرتبط، بر اهمیت استفاده صحیح از اسکوپ تأکید فراوان دارند.
"یک نمای زیبا، تنها زمانی ارزش واقعی خود را نشان می‌دهد که ایمنی آن تضمین شده باشد. نادیده گرفتن استانداردهای اسکوپ، بازی با جان و مال ساکنین و عابران است." - نقل قول از یک مهندس سازه
خلاصه‌ای از ضوابط و نکات کلیدی:
- الزام اسکوپ: در بسیاری از شهرها و برای ساختمان‌های با ارتفاع معین، استفاده از اسکوپ برای نماهای سنگی (خصوصاً سنگ‌های صیقلی مانند گرانیت و مرمریت) اجباری است.
- جنس اسکوپ: باید از مواد مقاوم در برابر خوردگی و زنگ‌زدگی (مانند فولاد گالوانیزه یا استیل) باشد.
- تعداد و فواصل: تعداد و فواصل اسکوپ‌ها باید بر اساس ابعاد سنگ، نوع سنگ و ارتفاع ساختمان توسط مهندس ناظر یا طراح تعیین شود. معمولاً برای هر سنگ، حداقل دو اسکوپ در بالا و دو اسکوپ در پایین (یا کناره‌ها) توصیه می‌شود.
- نصب: اسکوپ باید به گونه‌ای نصب شود که کاملاً در ملات غوطه‌ور شده و اتصال مکانیکی مطمئنی بین سنگ و دیوار یا ملات ایجاد کند.
- نظارت مهندسی: اجرای اسکوپ باید تحت نظارت مهندس ناظر ساختمان انجام شود تا از رعایت تمامی ضوابط اطمینان حاصل شود.
عدم رعایت این ضوابط می‌تواند منجر به عدم تأیید نما توسط شهرداری، جریمه‌های قانونی و مهم‌تر از همه، به خطر افتادن ایمنی ساختمان و افراد شود.
پرسش‌های متداول (FAQ) درباره اسکوپ سنگ نما
1. آیا برای تمام نماهای سنگی، اسکوپ ضروری است؟ بله، برای اکثر نماهای سنگی، خصوصاً در ساختمان‌های بلند یا در مناطق لرزه‌خیز، استفاده از اسکوپ به شدت توصیه می‌شود و در بسیاری از موارد اجباری است. حتی برای سنگ‌هایی که تصور می‌شود چسبندگی خوبی به ملات دارند (مانند تراورتن)، اسکوپ یک عامل اطمینان‌بخش حیاتی است.
2. بهترین جنس برای اسکوپ چیست؟ بهترین جنس برای اسکوپ، فولاد گالوانیزه یا استیل ضد زنگ است. این مواد مقاومت بالایی در برابر رطوبت و خوردگی دارند و طول عمر نما را تضمین می‌کنند.
3. آیا می‌توانیم بدون شیار زدن در سنگ از اسکوپ استفاده کنیم؟ خیر، برای اکثر اسکوپ‌های رایج مانند پروانه‌ای و Z، ایجاد شیار در سنگ برای قرار گرفتن اسکوپ ضروری است. این شیار باعث می‌شود اسکوپ به درستی در سنگ قرار گرفته و درگیر ملات شود. البته برخی روش‌های اسکوپ‌گذاری (مانند اسکوپ شاخک‌دار) نیاز به سوراخکاری از پشت سنگ دارند نه شیار در لبه.
4. اسکوپ پروانه‌ای بهتر است یا اسکوپ Z؟ هر دو نوع کارایی خوبی دارند. اسکوپ پروانه‌ای به دلیل باله‌های بازتر، درگیر شدن بیشتری با ملات دارد و نصب آن گاهی اوقات کمی ساده‌تر است. اسکوپ Z نیز اتصال محکمی ایجاد می‌کند و می‌تواند برای سنگ‌هایی با ضخامت‌های مختلف مناسب باشد. انتخاب بین این دو بیشتر به سلیقه اجرا کننده و شرایط خاص پروژه بستگی دارد.
5. عمر مفید اسکوپ چقدر است؟ اگر اسکوپ از جنس مناسب (گالوانیزه یا استیل) باشد و به درستی در ملات قرار گیرد، عمر مفید آن می‌تواند به اندازه عمر خود ساختمان باشد. محافظت از اسکوپ در برابر رطوبت و اکسیژن با غوطه‌ور شدن کامل در ملات، از زنگ‌زدگی و کاهش عمر آن جلوگیری می‌کند.
نتیجه‌گیری
همانطور که مشاهده کردید، اسکوپ سنگ نما یک جزء کوچک اما بسیار مهم در ساختار نمای ساختمان است که نقش حیاتی در ایمنی و پایداری آن ایفا می‌کند. انتخاب صحیح نوع اسکوپ، استفاده از مواد با کیفیت، نصب دقیق و رعایت تمامی ضوابط و مقررات ملی ساختمان، سرمایه‌گذاری هوشمندانه‌ای برای حفظ زیبایی و ایمنی نمای شما در طولانی مدت خواهد بود. در نهایت، توصیه می‌شود برای خرید و نصب اسکوپ، همیشه با متخصصین و کارشناسان مجرب مشورت کرده و از محصولات استاندارد استفاده کنید تا نمای ساختمان شما، نه تنها جلوه‌ای چشمگیر داشته باشد، بلکه ایمنی و آرامش خاطر را برای سالیان متمادی به ارمغان آورد
